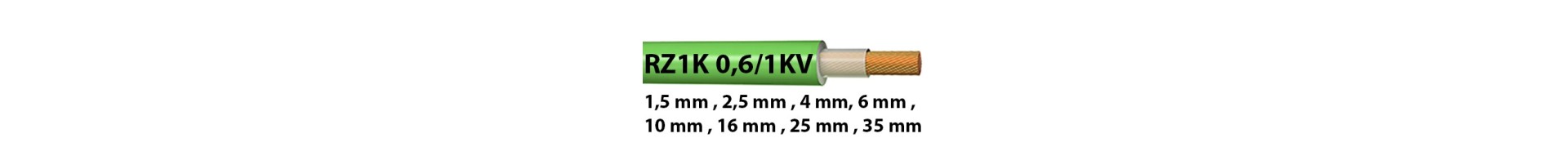

Cable RZ1K / Manguera eléctrica
En esta sección podrá encontrar una selección de cables RZ1K , manguera eléctrica RZ1K, vendidos en rollos o al corte, por metros. Estas mangueras eléctricas están específicamente diseñadas para resistir los rayos ultravioletas, el agua, el frío, el calor, diferentes agentes químicos, grasas, aceites, etc.
Los cables RZ1K (AS) CPR son cables libres que cumplen con las características y normativos de productos eléctricos destinados a la construcción según el Reglameto CPR 305/2011 y la norma EN 50575, siendo adecuados para su instalación en instalaciones fijas, sean protegidas o no, donde se necesita seguridad frente al fuego, al garantizar una baja emisión de humos y gases corrosivos. Ejemplos de este tipo de instalaciones son las de los locales de pública concurrencia, hospitales, colegios, aeropuertos, centros comerciales, etc , son ideales para instalaciones exteriores e interiores. Gracias a su flexibilidad son adecuados para instalaciones eléctricas complejas. El cable RZ1-K (AS) 0,6/1kV es fabricado generalmente en con cubierta en color verde siguiendo la norma UNE 21123 aunque también pueden encontrarse en otros colores según la IEC 60502. Los cables que vendemos se encuentran certificados tanto para la norma UNE 21123 como para la IEC 60502.
Cable RZ1K en rollos , Manguera eléctrica en rollos, Cable RZ1K al corte, Cable RZ1K al corte.
Más información sobre los cables / mangueras RZ1K:
>> Aplicaciones
>> Características técnicas
>> Medidas
Más informaciónSiguiendo el El Reglamento Electrotécnico para Baja Tensión de España REBT 2002, este tipo de cables tiene su aplicación en los siguientes tipos de instalaciones:
- ITC-BT 09 Redes de alimentación subterránea para instalaciones de alumbrado exterior
- ITC-BT 14 Línea general de alimentación
- ITC-BT 15 Derivación individual
- ITC-BT 20 Instalaciones interiores o receptoras
- ITC-BT 28 Locales de pública concurrencia
- ITC-BT 07 Redes subterráneas para distribución en baja tensión
- ITC-BT 11 Redes de distribución de energía eléctrica. Acometidas subterráneas
- ITC-BT 30 Instalaciones en locales de características especiales
Ideales para instalaciones donde se pretende incrementar la protección contra incendios. Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados.
1. Conductor Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228
2. Aislamiento Polietileno reticulado (XLPE) tipo DIX 3 según UNE 21123, HD 603 S1 e IEC 60502-1
3. Cubierta Poliolefina termoplástica tipo DMZ-E según UNE 21123 y UNE-HD 603-1 y ST8 según IEC 60502-1
Tensión nominal 0,6/1 kV
Tensión de ensayo 3.500 V C.A.
Temperatura máxima 90 ºC
Otras características Color según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores)
No propagación de la llama según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2
No propagación del incendio según EN 50399, UNE-EN 60332-3-24, EN 60332-3-24 e IEC 60332-3-24
Bajo contenido de halógenos según IEC 60754-1 y 60754-2
Baja emisión de gases corrosivos según UNE-EN 50267, EN 50267 e IEC 60754-1 y 60754-2
Baja emisión de humos opacos según UNE-EN 61034-2, EN 61034-2 e IEC 61034-2
El uso de polietileno reticulado (XLPE) admite una mayor densidad de corriente, a igualdad de sección, respecto al aislamiento con PVC
Clasificación CPR según EN 50575
Sección
(mm2) Resistencia
a 20 °C
(Ohm/km) Diámetro
Exterior
(mm) Peso
(kg/km) Clase 1x1,5
13,3
6,45
58
Cca- s1b, d1, a1
1x2,5
7,98
6,90
72
Cca- s1b, d1, a1
1x4
4,95
7,55
92
Cca- s1b, d1, a1
1x6
3,3
8,25
117
Cca- s1b, d1, a1
1x10
1,91
9,00
159
Cca- s1b, d1, a1
1x16
1,21
10,10
221
Cca- s1b, d1, a1
1x25
0,78
11,70
312
Cca- s1b, d1, a1
1x35
0,554
12,85
406
Cca- s1b, d1, a1
1x50
0,386
15,20
571
Cca- s1b, d1, a1
1x70
0,272
17,00
765
Cca- s1b, d1, a1
1x95
0,206
19,75
1.010
Cca- s1b, d1, a1
1x120
0,161
21,45
1.246
Cca- s1b, d1, a1
1x150
0,129
23,80
1.543
Cca- s1b, d1, a1
1x185
0,106
25,90
1.885
Cca- s1b, d1, a1
1x240
0,0801
28,70
2.396
Cca- s1b, d1, a1
1x300
0,0641
32,20
2.982
Cca- s1b, d1, a1
2x1,5
13,3
9,90
133
Cca- s1b, d1, a1
2x2,5
7,98
10,85
157
Cca- s1b, d1, a1
2x4
4,95
11,90
216
Cca- s1b, d1, a1
2x6
3,3
13,05
273
Cca- s1b, d1, a1
2x10
1,91
14,80
385
Cca- s1b, d1, a1
2x16
1,21
17,00
544
Cca- s1b, d1, a1
2x25
0,78
19,60
755
Eca
3G1,5
13,3
10,55
156
Cca- s1b, d1, a1
3G2,5
7,98
11,25
191
Cca- s1b, d1, a1
3G4
4,95
12,40
249
Cca- s1b, d1, a1
3G6
3,3
13,70
325
Cca- s1b, d1, a1
3G10
1,91
15,50
466
Cca- s1b, d1, a1
3x16
1,21
18,05
679
Cca- s1b, d1, a1
3x25
0,78
21,35
979
Cca- s1b, d1, a1
3G35
0,554
23,75
1.290
Cca- s1b, d1, a1
4G1,5
13,3
11,20
176
Cca- s1b, d1, a1
4G2,5
7,98
12,25
217
Cca- s1b, d1, a1
4G4
4,95
13,30
294
Cca- s1b, d1, a1
4G6
3,3
14,85
390
Cca- s1b, d1, a1
4G10
1,91
16,75
565
Cca- s1b, d1, a1
4x16
1,21
19,70
837
Cca- s1b, d1, a1
4x25
0,78
23,20
1.204
Cca- s1b, d1, a1
4x35
0,554
26,20
1.615
Cca- s1b, d1, a1
4x50
0,386
31,20
2.284
Cca- s1b, d1, a1
5G1,5
13,3
12,00
201
Cca- s1b, d1, a1
5G2,5
7,98
13,15
245
Cca- s1b, d1, a1
5G4
4,95
14,50
348
Cca- s1b, d1, a1
5G6
3,3
16,10
459
Cca- s1b, d1, a1
5G10
1,91
18,15
670
Cca- s1b, d1, a1
5G16
1,21
21,35
991
Cca- s1b, d1, a1
5G25
0,78
25,45
1.447
Cca- s1b, d1, a1
5G35
0,554
28,85
1.954
Cca- s1b, d1, a1
5G50
0,386
34,30
2.754
Cca- s1b, d1, a1
5G70
0,272
39,75
3.841
Cca- s1b, d1, a1
6G1,5
13,3
10,60
162
Eca
6G2,5
7,98
11,80
224
Eca
7G1,5
13,3
10,60
177
Eca
7G2,5
7,98
13,75
315
Eca
7G6
3,3
16,40
537
Eca
7G10
1,91
18,30
790
Eca
8G1,5
13,3
11,70
206
Eca
8G2,5
7,98
13,10
305
Eca
10G1,5
13,3
13,25
265
Eca
10G2,5
7,98
14,95
375
Eca
12G1,5
13,3
13,30
286
Eca
12G2,5
7,98
14,95
404
Eca
14G1,5
13,3
15,00
345
Eca
14G2,5
7,98
15,90
452
Eca
14G6
3,3
20,80
938
Eca
16G1,5
13,3
15,20
365
Eca
16G2,5
7,98
17,00
513
Eca
19G1,5
13,3
16,60
433
Eca
19G2,5
7,98
17,85
585
Eca
24G1,5
13,3
20,00
614
Eca
24G2,5
7,98
19,75
719
Eca
30G1,5
13,3
20,00
635
Eca
Siguiendo el El Reglamento Electrotécnico para Baja Tensión de España REBT 2002, este tipo de cables tiene su aplicación en los siguientes tipos de instalaciones:
- ITC-BT 09 Redes de alimentación subterránea para instalaciones de alumbrado exterior
- ITC-BT 14 Línea general de alimentación
- ITC-BT 15 Derivación individual
- ITC-BT 20 Instalaciones interiores o receptoras
- ITC-BT 28 Locales de pública concurrencia
- ITC-BT 07 Redes subterráneas para distribución en baja tensión
- ITC-BT 11 Redes de distribución de energía eléctrica. Acometidas subterráneas
- ITC-BT 30 Instalaciones en locales de características especiales
Ideales para instalaciones donde se pretende incrementar la protección contra incendios. Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados.
| 1. Conductor | Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228 |
|---|---|
| 2. Aislamiento | Polietileno reticulado (XLPE) tipo DIX 3 según UNE 21123, HD 603 S1 e IEC 60502-1 |
| 3. Cubierta | Poliolefina termoplástica tipo DMZ-E según UNE 21123 y UNE-HD 603-1 y ST8 según IEC 60502-1 |
| Tensión nominal | 0,6/1 kV |
| Tensión de ensayo | 3.500 V C.A. |
| Temperatura máxima | 90 ºC |
| Otras características | Color según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores) |
| Sección (mm2) | Resistencia a 20 °C (Ohm/km) | Diámetro Exterior (mm) | Peso (kg/km) | Clase |
|---|---|---|---|---|
1x1,5 | 13,3 | 6,45 | 58 | Cca- s1b, d1, a1 |
1x2,5 | 7,98 | 6,90 | 72 | Cca- s1b, d1, a1 |
1x4 | 4,95 | 7,55 | 92 | Cca- s1b, d1, a1 |
1x6 | 3,3 | 8,25 | 117 | Cca- s1b, d1, a1 |
1x10 | 1,91 | 9,00 | 159 | Cca- s1b, d1, a1 |
1x16 | 1,21 | 10,10 | 221 | Cca- s1b, d1, a1 |
1x25 | 0,78 | 11,70 | 312 | Cca- s1b, d1, a1 |
1x35 | 0,554 | 12,85 | 406 | Cca- s1b, d1, a1 |
1x50 | 0,386 | 15,20 | 571 | Cca- s1b, d1, a1 |
1x70 | 0,272 | 17,00 | 765 | Cca- s1b, d1, a1 |
1x95 | 0,206 | 19,75 | 1.010 | Cca- s1b, d1, a1 |
1x120 | 0,161 | 21,45 | 1.246 | Cca- s1b, d1, a1 |
1x150 | 0,129 | 23,80 | 1.543 | Cca- s1b, d1, a1 |
1x185 | 0,106 | 25,90 | 1.885 | Cca- s1b, d1, a1 |
1x240 | 0,0801 | 28,70 | 2.396 | Cca- s1b, d1, a1 |
1x300 | 0,0641 | 32,20 | 2.982 | Cca- s1b, d1, a1 |
2x1,5 | 13,3 | 9,90 | 133 | Cca- s1b, d1, a1 |
2x2,5 | 7,98 | 10,85 | 157 | Cca- s1b, d1, a1 |
2x4 | 4,95 | 11,90 | 216 | Cca- s1b, d1, a1 |
2x6 | 3,3 | 13,05 | 273 | Cca- s1b, d1, a1 |
2x10 | 1,91 | 14,80 | 385 | Cca- s1b, d1, a1 |
2x16 | 1,21 | 17,00 | 544 | Cca- s1b, d1, a1 |
2x25 | 0,78 | 19,60 | 755 | Eca |
3G1,5 | 13,3 | 10,55 | 156 | Cca- s1b, d1, a1 |
3G2,5 | 7,98 | 11,25 | 191 | Cca- s1b, d1, a1 |
3G4 | 4,95 | 12,40 | 249 | Cca- s1b, d1, a1 |
3G6 | 3,3 | 13,70 | 325 | Cca- s1b, d1, a1 |
3G10 | 1,91 | 15,50 | 466 | Cca- s1b, d1, a1 |
3x16 | 1,21 | 18,05 | 679 | Cca- s1b, d1, a1 |
3x25 | 0,78 | 21,35 | 979 | Cca- s1b, d1, a1 |
3G35 | 0,554 | 23,75 | 1.290 | Cca- s1b, d1, a1 |
4G1,5 | 13,3 | 11,20 | 176 | Cca- s1b, d1, a1 |
4G2,5 | 7,98 | 12,25 | 217 | Cca- s1b, d1, a1 |
4G4 | 4,95 | 13,30 | 294 | Cca- s1b, d1, a1 |
4G6 | 3,3 | 14,85 | 390 | Cca- s1b, d1, a1 |
4G10 | 1,91 | 16,75 | 565 | Cca- s1b, d1, a1 |
4x16 | 1,21 | 19,70 | 837 | Cca- s1b, d1, a1 |
4x25 | 0,78 | 23,20 | 1.204 | Cca- s1b, d1, a1 |
4x35 | 0,554 | 26,20 | 1.615 | Cca- s1b, d1, a1 |
4x50 | 0,386 | 31,20 | 2.284 | Cca- s1b, d1, a1 |
5G1,5 | 13,3 | 12,00 | 201 | Cca- s1b, d1, a1 |
5G2,5 | 7,98 | 13,15 | 245 | Cca- s1b, d1, a1 |
5G4 | 4,95 | 14,50 | 348 | Cca- s1b, d1, a1 |
5G6 | 3,3 | 16,10 | 459 | Cca- s1b, d1, a1 |
5G10 | 1,91 | 18,15 | 670 | Cca- s1b, d1, a1 |
5G16 | 1,21 | 21,35 | 991 | Cca- s1b, d1, a1 |
5G25 | 0,78 | 25,45 | 1.447 | Cca- s1b, d1, a1 |
5G35 | 0,554 | 28,85 | 1.954 | Cca- s1b, d1, a1 |
5G50 | 0,386 | 34,30 | 2.754 | Cca- s1b, d1, a1 |
5G70 | 0,272 | 39,75 | 3.841 | Cca- s1b, d1, a1 |
6G1,5 | 13,3 | 10,60 | 162 | Eca |
6G2,5 | 7,98 | 11,80 | 224 | Eca |
7G1,5 | 13,3 | 10,60 | 177 | Eca |
7G2,5 | 7,98 | 13,75 | 315 | Eca |
7G6 | 3,3 | 16,40 | 537 | Eca |
7G10 | 1,91 | 18,30 | 790 | Eca |
8G1,5 | 13,3 | 11,70 | 206 | Eca |
8G2,5 | 7,98 | 13,10 | 305 | Eca |
10G1,5 | 13,3 | 13,25 | 265 | Eca |
10G2,5 | 7,98 | 14,95 | 375 | Eca |
12G1,5 | 13,3 | 13,30 | 286 | Eca |
12G2,5 | 7,98 | 14,95 | 404 | Eca |
14G1,5 | 13,3 | 15,00 | 345 | Eca |
14G2,5 | 7,98 | 15,90 | 452 | Eca |
14G6 | 3,3 | 20,80 | 938 | Eca |
16G1,5 | 13,3 | 15,20 | 365 | Eca |
16G2,5 | 7,98 | 17,00 | 513 | Eca |
19G1,5 | 13,3 | 16,60 | 433 | Eca |
19G2,5 | 7,98 | 17,85 | 585 | Eca |
24G1,5 | 13,3 | 20,00 | 614 | Eca |
24G2,5 | 7,98 | 19,75 | 719 | Eca |
30G1,5 | 13,3 | 20,00 | 635 | Eca |
