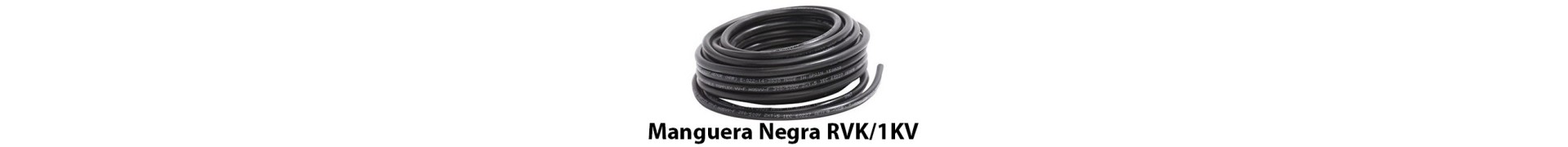

Cable RVK 1KV Manguera Negra
Los cables RV-K 0,6/1kV son adecuados para el transporte y distribución de energía eléctrica en baja tensión. Recomendado para conexiones industriales, acometidas, distribución interna y otras instalaciones fijas, desde edificios de viviendas, redes urbanas, centros comerciales, plantas industriales, etc. Gracias a su flexibilidad es ideal para trazados complicados.
Permite diversas formas de instalación, se puede enterrar, instalar en el interior de un tubo, puede ser instalado a la intemperie sin necesidad de protección adicional, soporta entornos húmedos e inmersión completa en agua sin perjudicar la vida útil del cable.
Contamos con diferentes secciones para este cable: 1,5 mm , 2,5 mm , 4 mm , 6 mm , 10 mm y disponibles con 2 , 3 , 4 y 5 conductores.
En nuestro almacén encontramos diferentes marcas para este mismo modelo de cable, nuestra principal marca en General Cable, aunque por situación de stock podríamos servirle el mismo modelo de otras marcas tales como Top Cable, Miguelez, RCT ... etc
Para más información sobre este tipo de cables:
1. Aplicaciones
2. Características técnicas
3. Dimesiones
Más informaciónSegún el Reglamento Electrotécnico para Baja Tensión REBT 2002, para las siguientes instalaciones:
- ITC-BT 07 Redes subterráneas para distribución en baja tensión
- ITC-BT 09 Redes de alimentación subterránea para instalaciones de alumbrado exterior
- ITC-BT 11 Redes de distribución de energía eléctrica. Acometidas subterráneas
- ITC-BT 20 Instalaciones interiores o receptoras
- ITC-BT 30 Instalaciones en locales de características especiales
Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados.
1. Conductor Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228
2. Aislamiento Polietileno reticulado (XLPE) tipo DIX 3 según UNE 21123, HD 603 S1 e IEC 60502-1
3. Cubierta PVC tipo DMV-18 según UNE 21123, HD 603 S1 e IEC 60502
Tensión nominal 0,6/1 kV
Tensión de ensayo 3.500 V C.A.
Temperatura máxima 90 ºC
Otras características Color según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores)
No propagación de la llama según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2
El uso de polietileno reticulado (XLPE) admite una mayor densidad de corriente, a igualdad de sección, respecto al aislamiento con PVC
Clasificación CPR según EN 50575
Sección
(mm2) Resistencia
a 20 °C
(Ohm/km) Diámetro
Exterior
(mm) Peso
(kg/km) Clase 1x1,5
13,3
5,00
35
Eca
1x2,5
7,98
5,40
45
Eca
1x4
4,95
5,90
61
Eca
1x6
3,3
6,55
82
Eca
1x10
1,91
7,30
120
Eca
1x16
1,21
8,50
178
Eca
1x25
0,78
9,95
255
Eca
1x35
0,554
11,30
351
Eca
1x50
0,386
13,10
487
Eca
1x70
0,272
15,05
674
Eca
1x95
0,206
17,75
901
Eca
1x120
0,161
19,40
1.127
Eca
1x150
0,129
21,80
1.410
Eca
1x185
0,106
23,70
1.728
Eca
1x240
0,0801
26,80
2.239
Eca
1x300
0,0641
29,10
2.817
Eca
1x400
0,0486
33,20
3.632
Eca
1x500
0,0384
40,00
4.882
Eca
1x630
0,0287
44,50
6.384
Eca
2x1,5
13,3
8,30
92
Eca
2x2,5
7,98
9,10
120
Eca
2x4
4,95
10,05
158
Eca
2x6
3,3
11,20
209
Eca
2x10
1,91
12,80
306
Eca
2x16
1,21
16,50
532
Eca
2x25
0,78
19,90
786
Eca
2x35
0,554
21,95
1.014
Eca
2x50
0,386
25,70
1.409
Eca
3G1,5
13,3
8,85
109
Eca
3G2,5
7,98
9,70
145
Eca
3G4
4,95
10,90
198
Eca
3G6
3,3
11,95
260
Eca
3G10
1,91
13,70
390
Eca
3x16
1,21
17,55
663
Eca
3x25
0,78
21,10
978
Eca
3x35
0,554
23,60
1.296
Eca
3x50
0,386
27,60
1.799
Eca
3x70
0,272
31,80
2.400
Eca
3x95
0,206
35,90
3.178
Eca
3x120
0,161
41,80
4.067
Eca
3x150
0,129
44,75
5.022
Eca
3x185
0,106
49,55
6.131
Eca
4x1,5
13,3
9,70
132
Eca
4x2,5
7,98
10,60
175
Eca
4x4
4,95
11,80
239
Eca
4x6
3,3
13,20
323
Eca
4x10
1,91
15,10
488
Eca
4x16
1,21
19,10
813
Eca
4x25
0,78
22,85
1.193
Eca
4x35
0,5554
25,85
1.609
Eca
4x50
0,386
30,45
2.244
Eca
4x70
0,272
33,70
3.018
Eca
4x95
0,206
41,90
4.221
Eca
4x120
0,161
45,90
5.237
Eca
4x150
0,129
49,70
6.324
Eca
4x185
0,106
55,25
7.732
Eca
5x1,5
13,3
10,50
152
Eca
5G2,5
7,98
11,50
206
Eca
5x4
4,95
12,90
284
Eca
5x6
3,3
14,50
388
Eca
5x10
1,91
16,80
597
Eca
5x16
1,21
20,75
965
Eca
5x25
0,78
25,45
1.478
Eca
5x35
0,5554
28,60
1.936
Eca
5x50
0,386
33,75
2.726
Eca
5x70
0,272
36,70
3.852
Eca
5x95
0,206
45,00
4.879
Eca
5x120
0,161
50,15
6.242
Eca
5x150
0,129
55,35
7.713
Eca
Según el Reglamento Electrotécnico para Baja Tensión REBT 2002, para las siguientes instalaciones:
- ITC-BT 07 Redes subterráneas para distribución en baja tensión
- ITC-BT 09 Redes de alimentación subterránea para instalaciones de alumbrado exterior
- ITC-BT 11 Redes de distribución de energía eléctrica. Acometidas subterráneas
- ITC-BT 20 Instalaciones interiores o receptoras
- ITC-BT 30 Instalaciones en locales de características especiales
Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados.
| 1. Conductor | Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228 |
|---|---|
| 2. Aislamiento | Polietileno reticulado (XLPE) tipo DIX 3 según UNE 21123, HD 603 S1 e IEC 60502-1 |
| 3. Cubierta | PVC tipo DMV-18 según UNE 21123, HD 603 S1 e IEC 60502 |
| Tensión nominal | 0,6/1 kV |
| Tensión de ensayo | 3.500 V C.A. |
| Temperatura máxima | 90 ºC |
| Otras características | Color según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores) |
| Sección (mm2) | Resistencia a 20 °C (Ohm/km) | Diámetro Exterior (mm) | Peso (kg/km) | Clase |
|---|---|---|---|---|
1x1,5 | 13,3 | 5,00 | 35 | Eca |
1x2,5 | 7,98 | 5,40 | 45 | Eca |
1x4 | 4,95 | 5,90 | 61 | Eca |
1x6 | 3,3 | 6,55 | 82 | Eca |
1x10 | 1,91 | 7,30 | 120 | Eca |
1x16 | 1,21 | 8,50 | 178 | Eca |
1x25 | 0,78 | 9,95 | 255 | Eca |
1x35 | 0,554 | 11,30 | 351 | Eca |
1x50 | 0,386 | 13,10 | 487 | Eca |
1x70 | 0,272 | 15,05 | 674 | Eca |
1x95 | 0,206 | 17,75 | 901 | Eca |
1x120 | 0,161 | 19,40 | 1.127 | Eca |
1x150 | 0,129 | 21,80 | 1.410 | Eca |
1x185 | 0,106 | 23,70 | 1.728 | Eca |
1x240 | 0,0801 | 26,80 | 2.239 | Eca |
1x300 | 0,0641 | 29,10 | 2.817 | Eca |
1x400 | 0,0486 | 33,20 | 3.632 | Eca |
1x500 | 0,0384 | 40,00 | 4.882 | Eca |
1x630 | 0,0287 | 44,50 | 6.384 | Eca |
2x1,5 | 13,3 | 8,30 | 92 | Eca |
2x2,5 | 7,98 | 9,10 | 120 | Eca |
2x4 | 4,95 | 10,05 | 158 | Eca |
2x6 | 3,3 | 11,20 | 209 | Eca |
2x10 | 1,91 | 12,80 | 306 | Eca |
2x16 | 1,21 | 16,50 | 532 | Eca |
2x25 | 0,78 | 19,90 | 786 | Eca |
2x35 | 0,554 | 21,95 | 1.014 | Eca |
2x50 | 0,386 | 25,70 | 1.409 | Eca |
3G1,5 | 13,3 | 8,85 | 109 | Eca |
3G2,5 | 7,98 | 9,70 | 145 | Eca |
3G4 | 4,95 | 10,90 | 198 | Eca |
3G6 | 3,3 | 11,95 | 260 | Eca |
3G10 | 1,91 | 13,70 | 390 | Eca |
3x16 | 1,21 | 17,55 | 663 | Eca |
3x25 | 0,78 | 21,10 | 978 | Eca |
3x35 | 0,554 | 23,60 | 1.296 | Eca |
3x50 | 0,386 | 27,60 | 1.799 | Eca |
3x70 | 0,272 | 31,80 | 2.400 | Eca |
3x95 | 0,206 | 35,90 | 3.178 | Eca |
3x120 | 0,161 | 41,80 | 4.067 | Eca |
3x150 | 0,129 | 44,75 | 5.022 | Eca |
3x185 | 0,106 | 49,55 | 6.131 | Eca |
4x1,5 | 13,3 | 9,70 | 132 | Eca |
4x2,5 | 7,98 | 10,60 | 175 | Eca |
4x4 | 4,95 | 11,80 | 239 | Eca |
4x6 | 3,3 | 13,20 | 323 | Eca |
4x10 | 1,91 | 15,10 | 488 | Eca |
4x16 | 1,21 | 19,10 | 813 | Eca |
4x25 | 0,78 | 22,85 | 1.193 | Eca |
4x35 | 0,5554 | 25,85 | 1.609 | Eca |
4x50 | 0,386 | 30,45 | 2.244 | Eca |
4x70 | 0,272 | 33,70 | 3.018 | Eca |
4x95 | 0,206 | 41,90 | 4.221 | Eca |
4x120 | 0,161 | 45,90 | 5.237 | Eca |
4x150 | 0,129 | 49,70 | 6.324 | Eca |
4x185 | 0,106 | 55,25 | 7.732 | Eca |
5x1,5 | 13,3 | 10,50 | 152 | Eca |
5G2,5 | 7,98 | 11,50 | 206 | Eca |
5x4 | 4,95 | 12,90 | 284 | Eca |
5x6 | 3,3 | 14,50 | 388 | Eca |
5x10 | 1,91 | 16,80 | 597 | Eca |
5x16 | 1,21 | 20,75 | 965 | Eca |
5x25 | 0,78 | 25,45 | 1.478 | Eca |
5x35 | 0,5554 | 28,60 | 1.936 | Eca |
5x50 | 0,386 | 33,75 | 2.726 | Eca |
5x70 | 0,272 | 36,70 | 3.852 | Eca |
5x95 | 0,206 | 45,00 | 4.879 | Eca |
5x120 | 0,161 | 50,15 | 6.242 | Eca |
5x150 | 0,129 | 55,35 | 7.713 | Eca |
0,68 €
0,89 €
1,01 €
1,16 €
1,16 €
1,74 €
2,36 €
3,31 €
0,87 €
2,29 €
1,32 €
1,68 €
3,50 €
0,58 €
